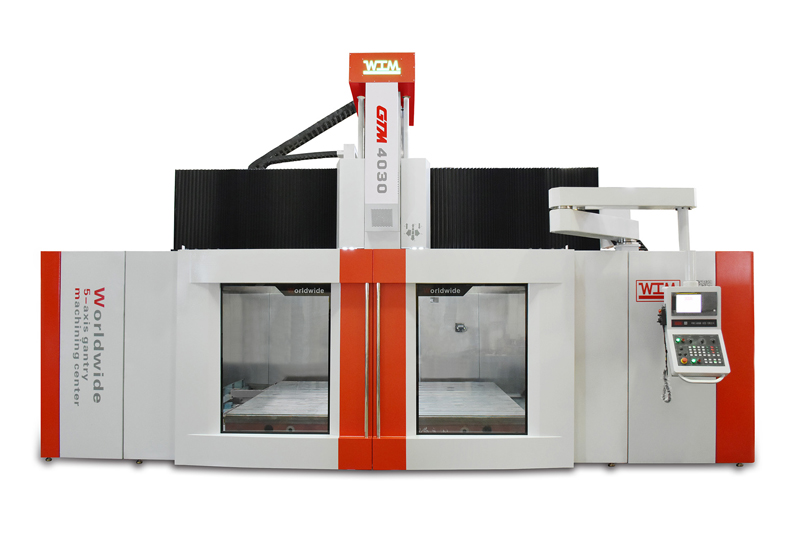

GTM高扭矩系列
具備1100N.m超大扭矩，適用于重切削和半精加工，適合鈦合金、高溫合金等各種硬質材料的加工。廣泛應用于航天航空、船舶、能源、軌道交通、工程機械、汽車、模具行業。
機床特性
-

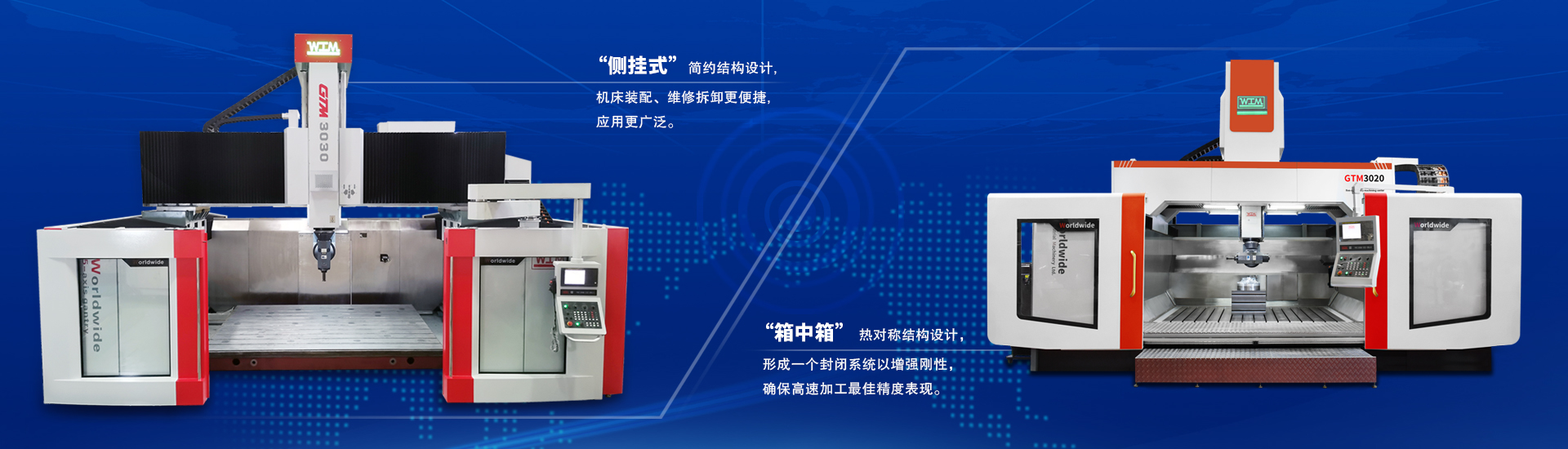

整機結構設計
機床采用天車式龍門結構設計，橫梁移動，工作臺固定。占地面積小，工作臺負重達到 8 ton/㎡。
-
高剛性 / 高精度機床結構
結構件通過FEM有限元分析，擁有良好靜態與動態剛性，具有結構結構熱變位溫升補償系統。
-
傳動部件
絲桿、導軌采用THK/施耐博格等國際一線知名品牌。
-
主軸
西班牙原裝進口機械主軸， 1100N.m超大扭矩，適合鈦合金、高溫合金等硬質材料的加工。
-
二軸頭
可根據需要選配2.5°，1°，0.001°，不同最小分割角度的銑頭。
-
數控系統
機床配備先進的FANUC 0i-MF PLUS數控系統。
-
選配項
自動換刀系統、鐳射刀具測量裝置、工件測量裝置、主軸中心出水、撞機保護和振動監測系統、結構熱變位溫升補償系統。
-
亮點
1100N.m超大扭矩，具有超強的切削能力。
其他介紹

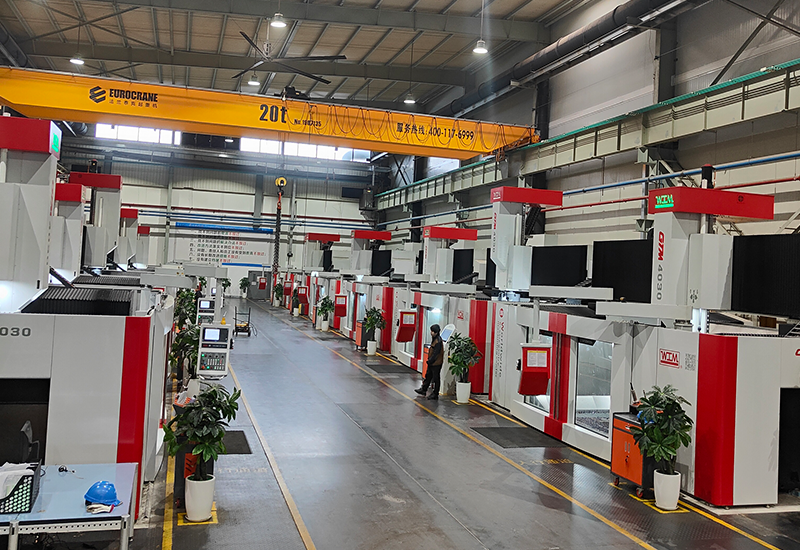

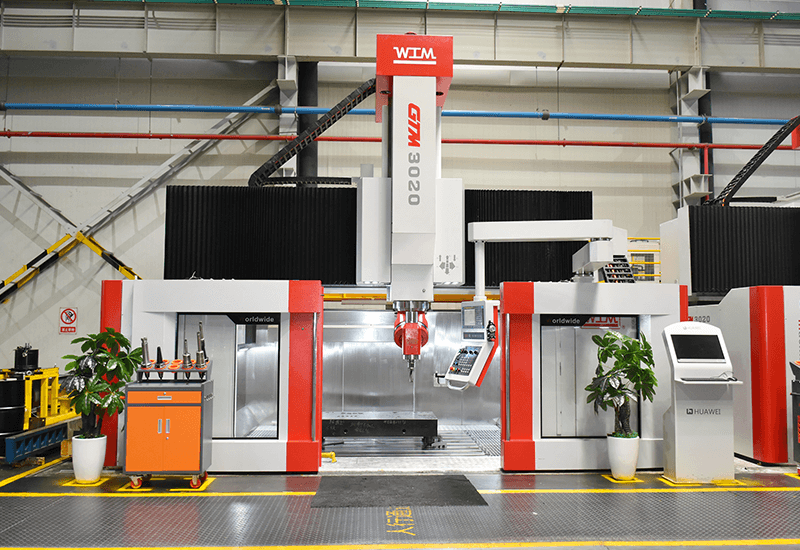

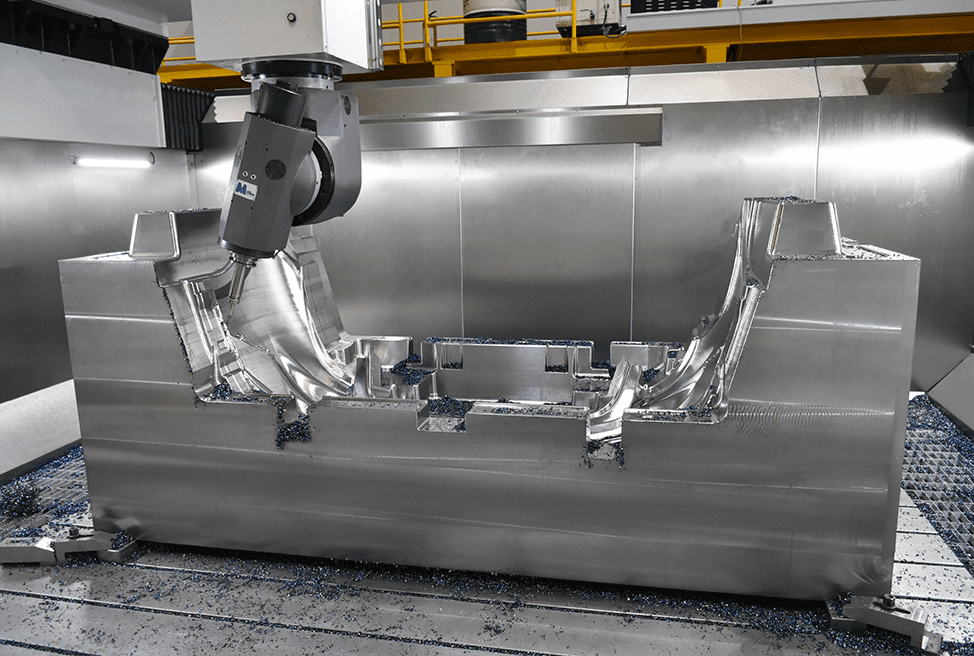

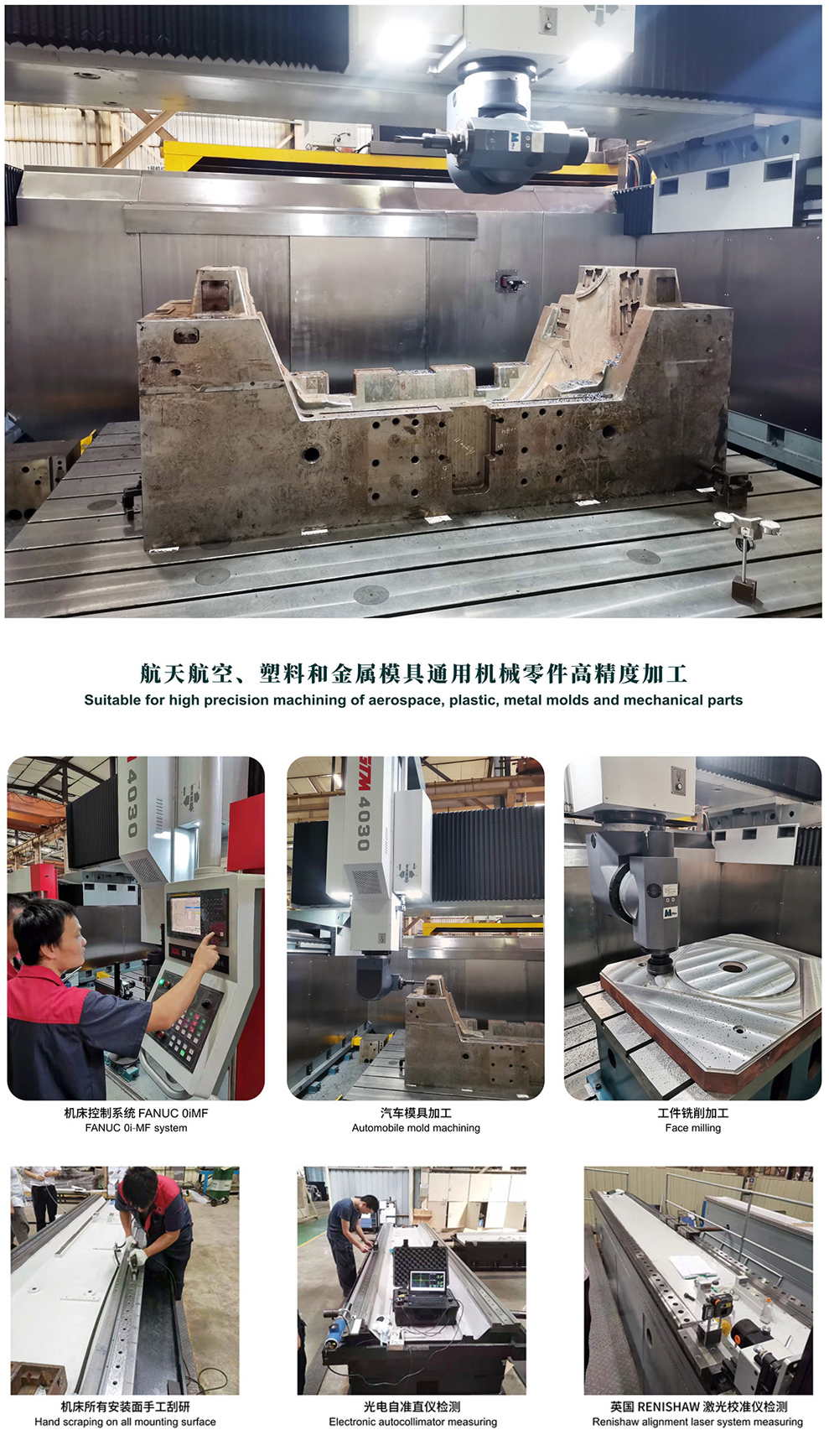

五軸龍門加工中心GTM系列客戶應用現場

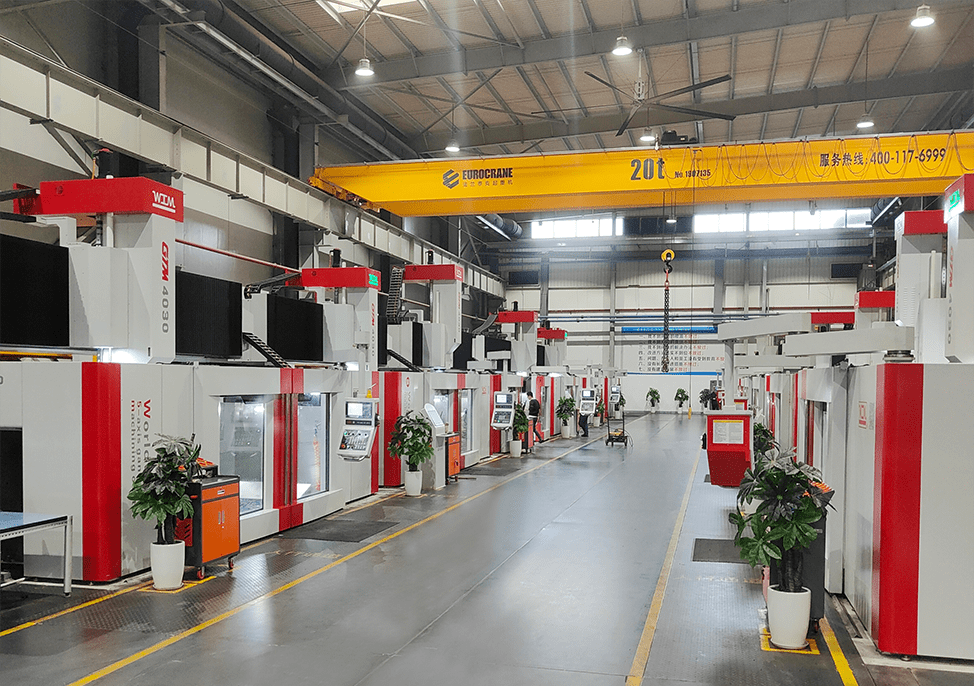

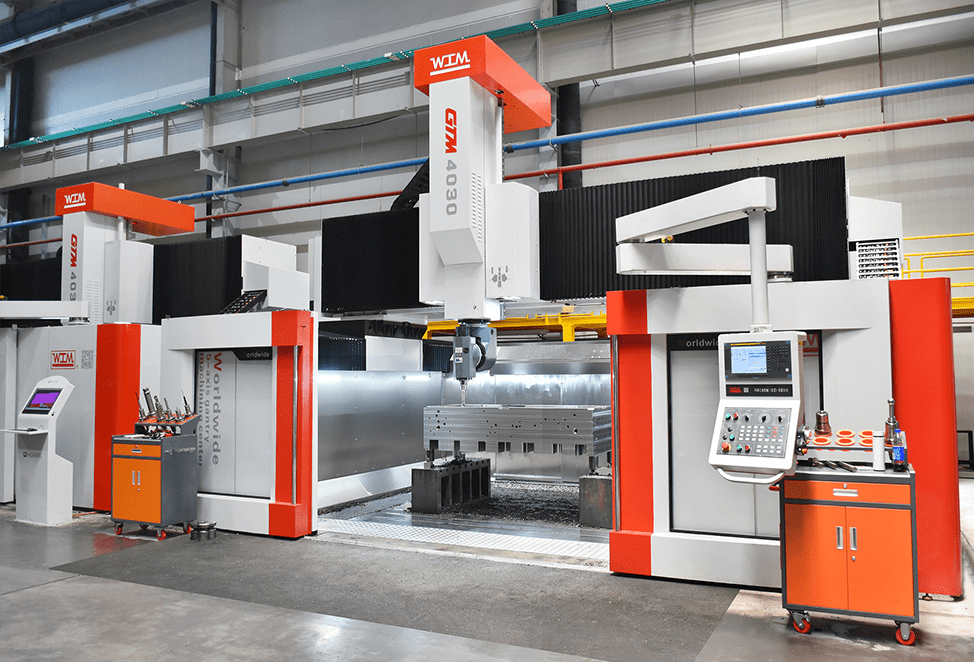

五軸龍門加工中心GTM系列客戶應用現場

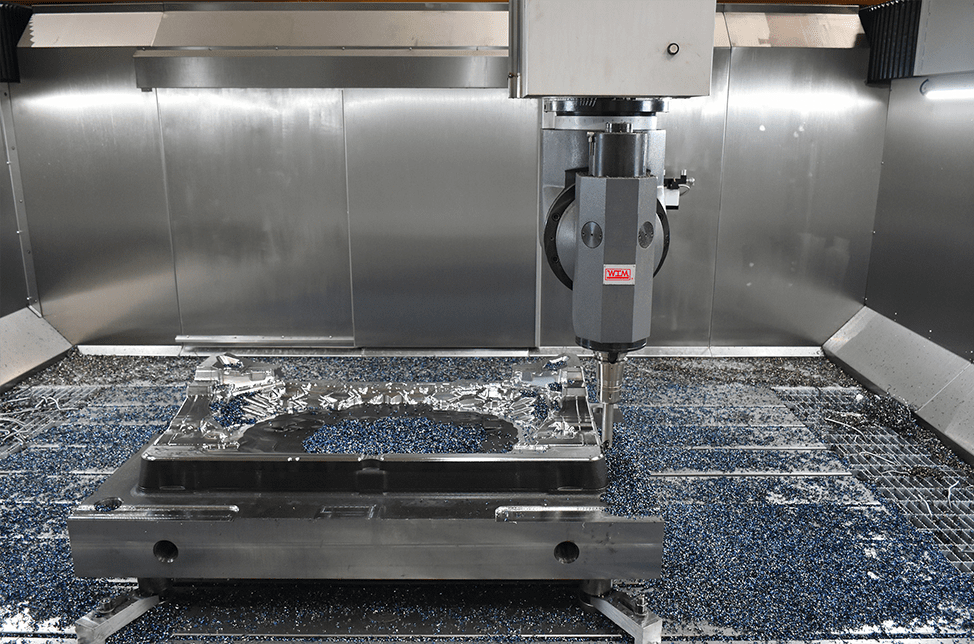

五軸龍門加工中心GTM系列加工展示

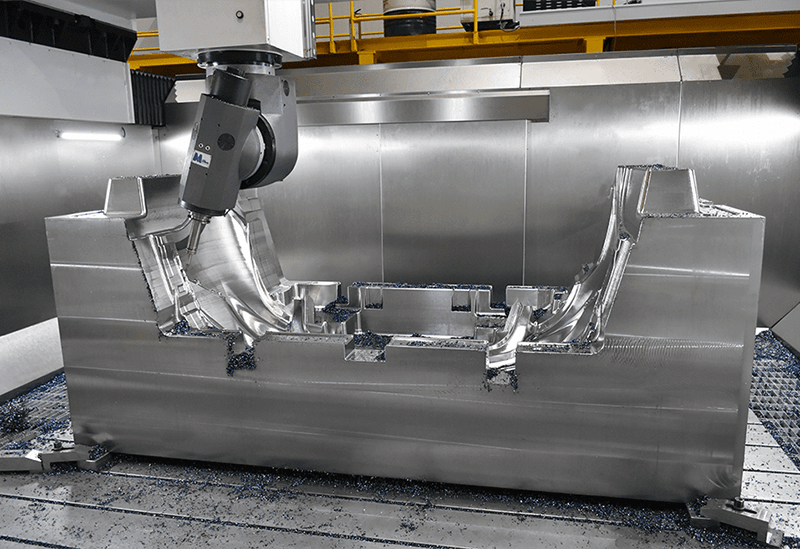

五軸龍門加工中心GTM系列加工展示
規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
| GTM高扭矩系列參數表 |
||||||
| 型號 | 單位 | GTM 3020 | GTM 3030 | GTE 4030 | GTM 4080 | |
| 加工行程 | X軸行程(動橫梁前后行程) | mm | 2000 | 3000 | 3000 | 8000 |
| Y軸行程(鞍座左右行程) | mm | 3000 | 3000 | 4000 | 4000 | |
| Z軸行程(銑頭上下行程) | mm | 1000 | 1250 | 1250 | 1250 | |
| 主軸鼻端至工作臺距離 | mm | 250~1250 | 400~1650 | 400~1650 | 400~1650 | |
| 兩立柱間距離 | mm | 4000 | 4000 | 5000 | 5000 | |
| 工作臺 | 工作臺尺寸 | mm | 2500x2000 | 2500x2800 | 3500x2800 | 3500x8000 |
| 工作臺T槽 | mm | 22 x 250 | ||||
| 工作臺負重 | ton/m² | 8 | ||||
| 主軸 | 主軸孔錐 | BT50 | ||||
| 主軸最高轉速 | rpm | 5000 | 4000 | |||
| 主軸扭矩(S1/S6) | KW | 22 / 26 | ||||
| 二軸頭 | 旋轉角度 | degree | A=±135°； C=±180° | A=±180°； C=±180° | ||
| 角度定位精度 | sec | A=±3; C=±3 | A=±5; C=±5 | |||
| 最小分割角度 | degree | 2.5° / 1° | 0.001° | |||
| 主軸最大扭矩 | N.m | 1100 | 600 | |||
| 進給速度 | 快速進給 | m/min | 10 | |||
| 加工進給 | m/min | 10 | ||||
| 刀庫(選配) | 刀具數 | pcs | 32 / 64 | |||
| 最大刀徑-鄰近換刀 | mm | 125 | ||||
| 最大刀徑-無鄰近換刀 | mm | 250 | ||||
| 最大刀重 | kg | 20 | ||||
| 尺寸及重量 | 機床外形尺寸(長X寬X高) | mm | 6500x7500x5700 | 6500x8500x5900 | 7500x8500x5900 | 7500x13500x5900 |
| 機床總重量 | ton | 45 | 50 | 55 | 70 | |
| 機床控制系統 | 機床控制系統 | CNC system |
FANUC 0i-MF PLUS |
|||
