三軸、四軸、五軸加工中心機床的區別是什么？
我們經常提到的三軸加工，四軸加工、五軸加工中心機床，這幾種機床有什么區別呢？
三軸加工中心：
三軸CNC加工：一般指三條不同方向直線運動的軸，比如上下、前后、左右。三軸一次只能加工一個面，適用于加工一些平面類和盤類零件。立式加工中心（三軸）最有效的加工面僅為工件的頂面，臥式加工中心借助回轉工作臺，也只能完成工件的四面加工。
四軸CNC加工：四軸就是在三軸的基礎上增加了A旋轉軸，即在X、Y、Z、A四個位移自由度上，對物件進行加工。一般工件在空間未定位時，有六個自由度，X、Y、Z三個線性位移自由度和與其對應的啊A、B、C三個旋轉位移自由度。但不能高速旋轉。適用于加工一些箱體類零件。 四軸加工中心作為一個機械化大生產的代表性的生產設備，在日常的生產制造過程中對于企業的意義是很大的。
四軸聯動加工特點：
(1)、三軸聯動加工機床無法加工到的或需要裝夾過長
(2)、提高自由空間曲面的精度、質量和效率
(3)、四軸與三軸的區別 ：四軸區別與三軸多一個旋轉軸四軸坐標的確立及其代碼的表示。
Z 軸的確定：機床主軸軸線方向或者裝夾工件的工作臺垂直方向?yàn)?nbsp;Z 軸；
X 軸的確定：與工件安裝面平行的水平面或者在水平面內選擇垂直與工件的旋轉軸線的方向?yàn)?nbsp;X 軸，遠離主軸軸線的方向?yàn)檎较颉?/span>

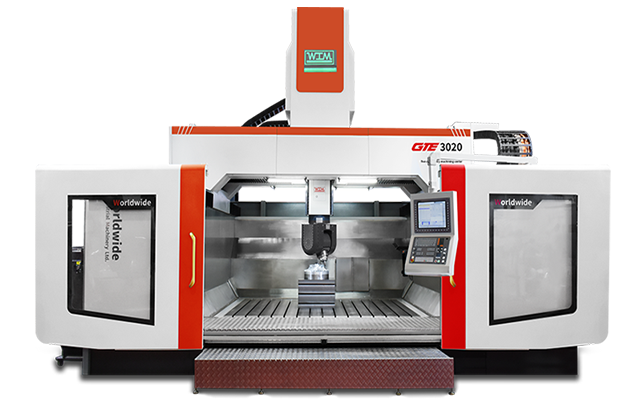

五軸龍門加工中心
五軸CNC加工：五軸加工中心有兩種回轉方式，工作臺回轉軸，可以把工件分為任意角度加工，可以加工傾斜面和傾斜孔，選用高端的數控五軸系統和軟件RETP的支持，還可以加工復雜的空間曲面，這種類型的五軸加工中心優點就是主軸的結構簡單、剛性也好，有個缺點就是承重比較小。
另外一種五軸就是主軸搖擺頭回轉的，主軸的前端是回轉頭設計，這樣的裝置優點在與主軸的加工可以非常靈活，工作臺可以放承載重些，這類設計的五軸搖擺頭還有個優點，使用球面銑加工曲面的時候，刀具中心線和加工面垂直面利用主軸的回轉可以有效避開頂點切削，可以保證線速度，還可以提高表面加工質量，這種結構用于模具曲面要求精度較高選用的較多。為了達到更精密的回轉精度要求，還可以配備光柵尺。精度可以達到μm級。適合箱體類型零件、復雜曲面類型零件、異形類型零件等。
雖然五軸相對于四軸、三軸來說優勢非常突出，但是，并不是所有產品都適合五軸加工，適合三軸加工的不一定適合五軸加工，如果把原本三軸能加工的產品用五軸加工的話，不僅會增加成本，效果也并不一定好。只有合理安排，為產品制定合適的機床，這樣才能發揮出機器本身的價值。

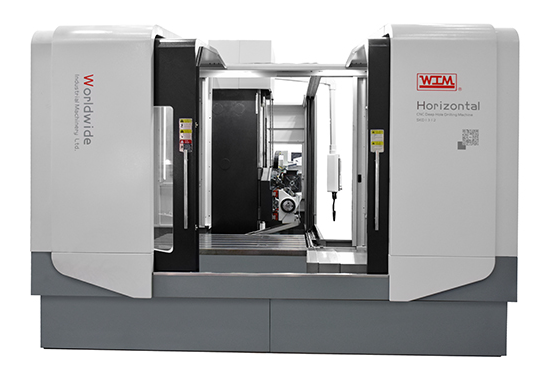

三軸、四軸、五軸加工中心機床的區別是什么就分享到這里了。環球機械有三軸深孔鉆床、五軸深孔鉆和五軸加工中心，歡迎您的咨詢！
